服务单位：检测科技公司

服务仪器：GC MSD 5977B G7081B

故障描述：质谱仪主板散热⻛扇故障不转了

维修过程和结果:

1、到达现场与⽤户沟通了解仪器使⽤情况，查看系统⽇志仪器昨天晚上出现故障。⽤户早晨发现后，关机。

2、把质谱外壳打开，开机观察⻛扇不⼯作，关机。

3、打开质谱上盖，发现排⻛管道冷凝⽔进⼊仪器。

4、把质谱上⾯和侧⾯外壳拆下来，看到⽔流⼊仪器的HED上，把⽔清理⼲净，把后⾯固定螺丝松开，前⾯配 件拆下来，把整体控制模块向外拉，把主板散热⻛扇拆下来，⽤⼿转动没有卡死，转动正常，通电测量主板接 ⼝输出电压正常。初步判断散热⻛扇损坏。

5、更换主板散热⻛扇，把质谱所有配件安装好。

6、开机测试，⻛扇正常运转，仪器恢复正常。

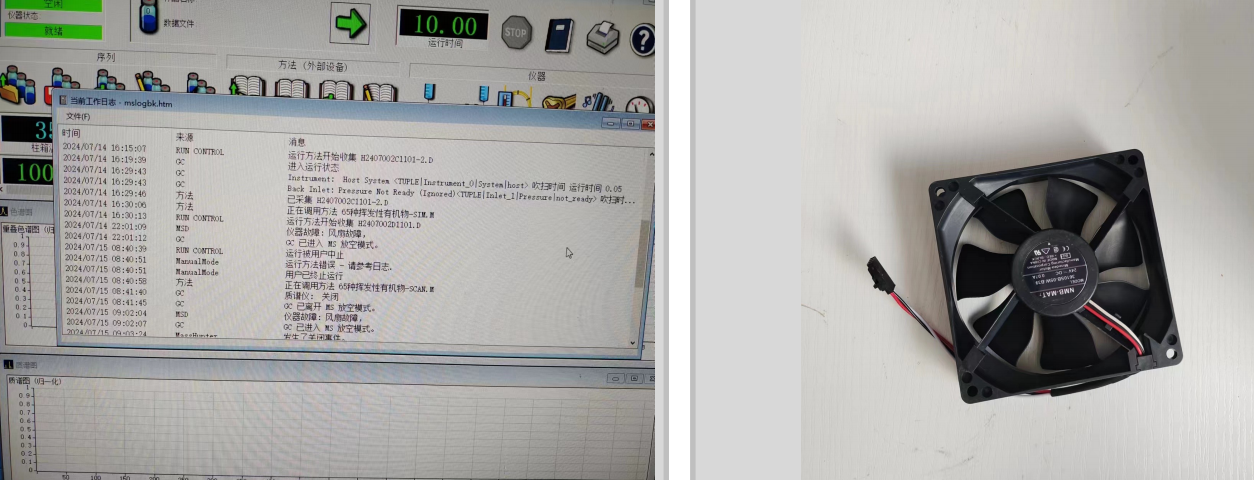

维修前图片：

维修后图片：
